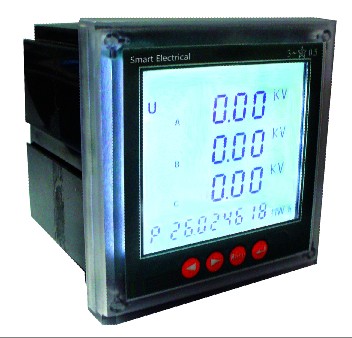

ZDP96系列智能電力監控儀表
ZDP96系列智能電力監控儀表
產品詳情

一、概述

ZDP96系列智能電力監控儀表包括兩大系列:

1 多功能電力儀表系列:主要測量全部電量參數,具體有電壓,電流,有功功率,無功功率,視在功率,功率因數,頻率及電能脈沖等功能,具備可編程設定電流比、電壓比、具備RS485通訊

2、網絡電力儀表系列:基于多功能電力儀表的基礎上增加了測控功能。

  具備遠程遙信、遙調、??毓δ艿目亓渴淙朧涑隹刂萍澳D飭勘淥褪涑齙饒?楣δ?,且可與DCS通訊組成網絡。



ZDP96系列產品都是全部電量參數測量、LCD液晶屏顯示及MODBUS-RTU協議的RS485通訊功能。 廣泛適用于電力系統、工礦企業、公用設施、智能大廈等相關系統的電力監控。


二、技術參數、


性能

參  數

輸入測量顯示

網絡

三相三線 、三相四線

電壓

額定值

AC 100V 400V(定貨時請說明)

過負荷

持續:1.2倍  瞬時 2倍

功耗

<1VA(每相)

阻抗

≥500KΩ

精度

RM測量,精度等級0.5

電流

額定值

AC  1A、5A(訂貨時請說明)

過負荷

持續:1.2倍  瞬時 2倍

功耗

<0.4VA(每相)

阻抗

<2nΩ

精度

RM測量,精度等級0.5

頻率

40~60Hz,精度0.1Hz

功率

有功、無功、視在功率,精度0.5

電能

電能計量,有功精度0.5級

顯示

可編程、切換、循環(LCD)顯示

電源

工作范圍

AC/DC 85~270V

功耗

≤5VA

輸出

數字接口

RS-485、MODBUS-RTU協議

脈沖輸出

2路電能脈沖輸出,光耦繼電器

開關量輸入

4路開關量輸入,干接點方式(可?。?/p>

開關量輸出

4路開關量輸出,繼電器(可?。?/p>

模擬量輸出

4路模擬量輸出,4~20mA/0~20mA(可?。?/p>

環境

工作環境

(-10~55℃)

儲存環境

(-20~75℃)

安全

耐壓

輸入/電源>2KV,輸入/輸出>2kv,電源/輸出>1KV

絕緣

輸入、輸出、電源對機殼>50MΩ

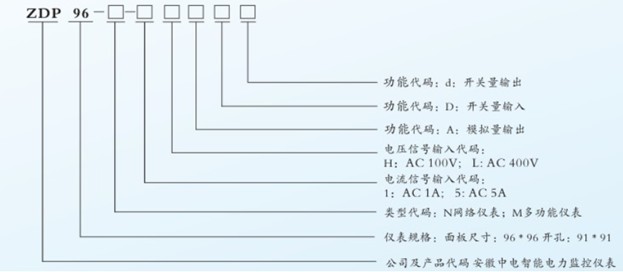

三、命名規則


四、選型表


參數型號

全電能參數

電能脈沖輸出

(2路)

??檠≡?/p>

RS485

通訊

模擬變送輸出

(4路)

開關量輸出

(4路)

開關量輸入

(4路)

ZDP96-M系列

ZDP96-N系列

有(可?。?/p>

有(可?。?/p>

有(可?。?/p>


注:全電能參數的內容,可根據用戶的要求進行增減,作為普通電力儀表使用。

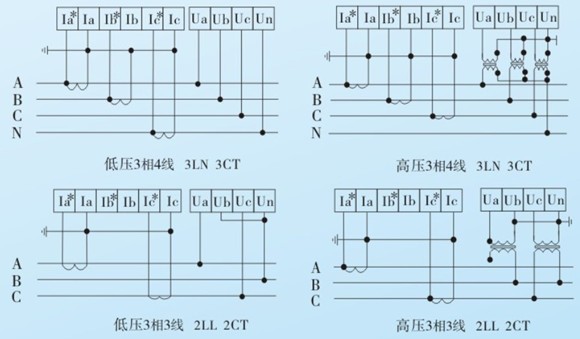

五、接線方式

接線說明:

1)電壓輸入:輸入電壓不應高于產品的額定輸入電壓(100V或400V)否則應加PT,在電壓輸入端安裝1A保險絲。

2)電流輸入;標準額定輸入電流為5A,大于5A應加外部CT。

訂貨須知
1、訂貨時需詳細寫明所需產品準確型號及實現的功能,必要時配文字說明。必要時請與我公司直接聯系。
2、訂貨時請詳細寫明收貨單位、郵編、詳細地址、收貨人及聯系電話等。

3、詳細操作與端子內容請考閱ZDP96系列智能監控儀表操作說明書。
