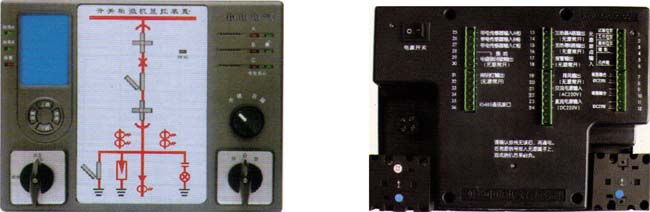

ZDK-800開關柜微機操控裝置
ZDK-800開關柜微機操控裝置
產品詳情

ZDK一800系列開關柜微機智能顯控裝置是蚌埠中電電氣有限公司依據開關柜成套設計技術的發展而自行設計的一種新型電氣裝置。
  該產品適用于供電系統中各種3-35KV戶內開關柜,具有一次動態模擬圖、高壓帶電顯示、斷路器分、合閘狀態指示、接地開關狀態指示、手車位置指示、RS485遠程通訊接口、溫濕度數字顯示及操作機構儲能指示等多項功能。
  本產品采用微處理器控制,嵌入式控制軟件算法完善,功能強大。產品內部元件均采用進口工業級品牌,具有穩定可靠、壽命長、抗干擾強等優點。線路板采取了防潮、防塵、防腐蝕處理,可用于各種惡劣環境。
 ZSDK一800系列智能顯控裝置采用液晶顯示,使用戶對環境溫濕度狀況一目了然,并且能隨時修改溫濕度的控制設定值,用戶可根據實際環境的溫濕度控制要求,設定加熱器升溫和高溫排風的上限啟動或停止值。產品設計人性化,安裝簡單快捷,只需一次開孔。

產品主要功能
一、電路動態模擬顯示
能夠采用動態指示??榻卸下菲韉淖刺允?、手車位置指示、隔離刀和接地刀狀態顯
示??篩縈沒У囊淮謂酉叻槳?、電壓等級(6KV藍色、10KV紅色、35KV黃色)制作微機
智能顯控裝置的面板圖。
1、斷路器位置顯示
試驗位置觸點閉合時,對應的綠色模擬發光條發光,顯示斷路器處于試驗位置。
工作位置觸點閉合時,對應的紅色垂直模擬發光條發光,顯示斷路器處于工作位置。
2、斷路器狀態顯示
斷路器合閘時,斷路器??サ惚蘸锨曳終⒒羋吠旰檬?,對應的紅色垂直模擬條發光。
斷路器分閘時,斷路器常閉觸點斷開且合閘回路完好時,對應的綠色模擬條發光。
2、接地開關位置顯示
接地開關閉合時,對應的紅色垂直模擬條發光,顯示接地開關合閘。
接地開關分閘時,對應的綠色模擬條發光,顯示接地開關分閘。
3、彈簧儲能顯示
無源觸點閉合,紅色儲能指示燈發光,顯示斷路器已儲能。
無源觸點斷開,紅色儲能指示燈滅,顯示斷路器未儲能。
注意:
1、本產品工作電源設有總開關控制,電源失電,所有發光指示燈均不指示。
2、以上各接點信號均來自斷路器(或隔離開關)輔助接點,接地刀閘可用行程開關接
點。

二、溫濕度自動控制功能
本產品采用兩路溫濕度實時檢測,液晶顯示屏顯示。用戶可根據實際環境的溫濕度控制要求,設定加熱升溫和高溫排風的上限啟動或停止值,實現自動升溫除濕、通風降溫的功能。
1、測溫范圍:(-30~50)℃
可調范圍:-10℃~30℃無極調控,誤差<±1 ℃
2、測濕范圍:(0~99)%RH
可調范圍:(60~95)%RH無極調控,誤差<±5%RH
3、加熱除濕控制方式:
加熱除濕繼電器有源輸出接點容量:AC220V/5A除濕風扇控制方式:
啟動條件:當前濕度≥濕度設定值
退出條件:當前濕度≤(濕度設定值-15)%RH
加熱器控制方式:
去濕加熱時啟動條件:當前濕度≥濕度設定值
去濕加熱時退出條件:當前濕度≤(濕度設定值一15)%RH
升溫加熱時啟動條件:當前溫度≤溫度設定下限值
升溫加熱時退出條件:當前溫度≥溫度設定上限值
注意:
1、當前溫度大于40℃時,加熱器無條件退出并啟動風扇。
2、加熱器發生斷線,不能正常加熱時,報警輸出接點閉合,報警指示燈亮。

三、高壓帶點指示
——該功能需外配絕緣子傳感器
使用環境:一25 ℃~+50℃,95%RH,
海拔高度:≤3000m
顯示起輝電壓:≤15%Un,
閉鎖起控電壓:≤65%Un
工作電壓:AC220V
閉鎖繼電器觸點功率:AC220V/5A
連續工作壽命:≥100000/小時
強制閉鎖動作壽命:≥10000次
抗電強度:2000V,lmin
閉鎖電磁鎖回路:高壓帶電顯示燈亮閉鎖電磁鎖。

四、分合閘功能
控制面板上裝有分閘/合閘轉換開關、遠
方/就地轉換開關、儲能開關和照明開關。
五、通訊功能
MODBuS協議方式;RS485接口,1 801通
訊規約,CDT通訊規約。
六、產品技術指標
1、環境溫度:一20~65cC

2、相對濕度:≤95%RH

3、介質強度:≥A(;2000V

4、絕緣強度:≥100M歐

5、工作電源:AC220V DC220V

安裝使用說明

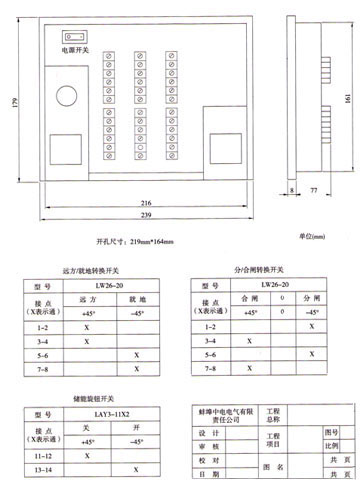

1、本產品為嵌入式結構,只需要在開關柜上開好孔,再將其固定在面板上即可。

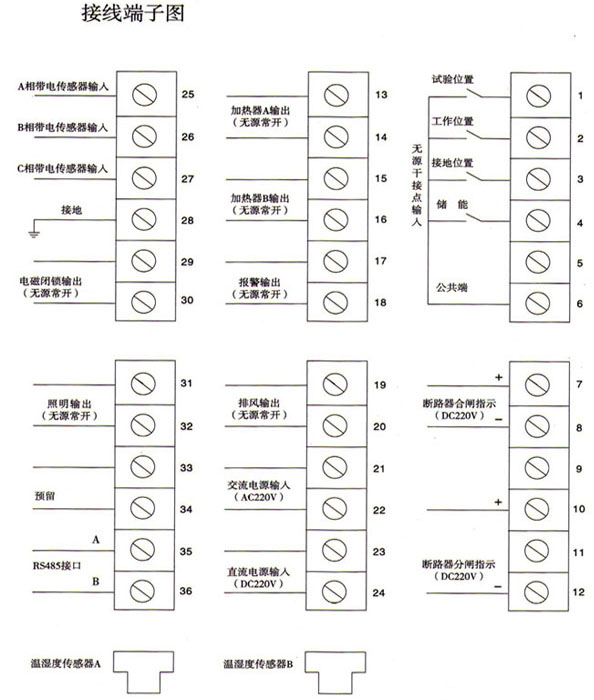

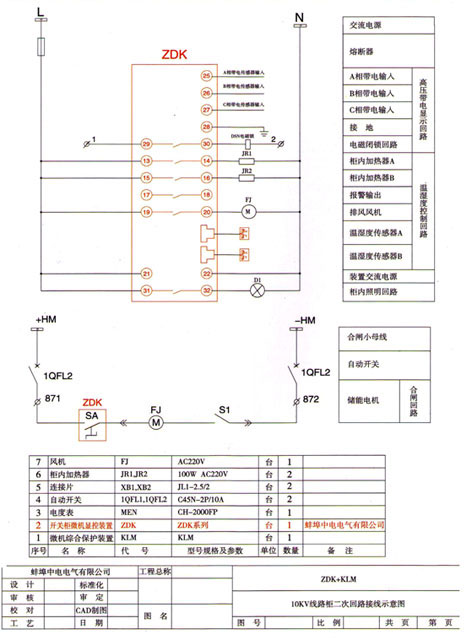

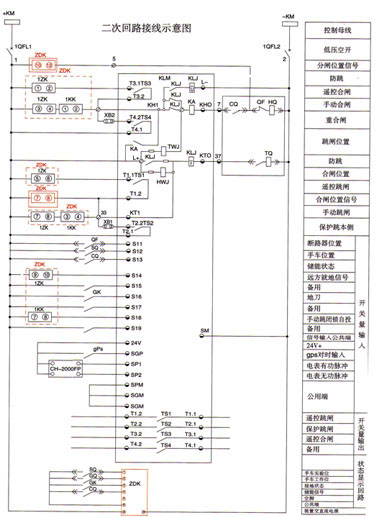

2、按端子圖接好線并校對止確后,方可通入電源。
3、帶電顯示器輸入端分別接人高壓帶電傳感器,高壓帶電時,帶電指示燈亮,電
磁鎖閉鎖。高壓不帶電時,閉鎖解除指示燈亮,電磁鎖閉鎖解除。
4、外形尺寸和開孔尺寸以實際訂貨為準。
5、需外配的設備:絕緣子傳感器、加熱器,風扇。

 訂貨須知
1、訂貨時需提供產品準確型號或要實現的功能,必要時配文字說明。提供一次
方案圖,必要時請與我公司直接聯系。
2、訂貨時請詳細寫明收貨單位、郵編、詳細地址、收貨人及聯系電話等。
3、溫濕度傳感器線長度。(如無特殊要求,標準配置為2.5米、4米各一根)
