ZD-MDXH小電流系統微機接地選線裝置
ZD-MDXH小電流系統微機接地選線裝置
產品詳情

1. 裝置概述

我公司生產的 ZD-MDXH系列小電流系統接地微機選線裝置采用16位單片機進行分析判斷。其原理利用了小電流系統發生單相接地時零序電流“相對幅值”與“相對相位”的關系,放棄了以往裝置的“絕對整定值”概念從而克服了系統運行方式多變、接地電流小而引起的誤判,當系統發生單相接地時可迅速、準確地判斷出故障線路號。

2. 裝置的特點與主要技術指標

2.1 特點:

2.1.1 可增加消諧功能能迅速消除鐵磁諧振,并判明其頻率及幅值;

2.1.2 分析速度快。被測線路出現接地故障時,能在1秒內得出分析結果。

2.1.3 可自動存儲 12重接地故障信息和20重諧振信息(加消諧功能時)

2.1.4 可加語言報警功能,直接報出故障線路名稱,方便用戶使用;

2.1.5 采用大屏幕液晶以漢字方式直接顯示接地線路號或名稱;

2.1.6 具有跳閘功能: 當線路發生單相接地, 需要驅動跳閘時 , 本裝置可使跳閘輸出接點閉合驅動跳閘(接點容量為DC 220V 5A );

2.2 適用范圍:本裝置適用于0.38kV~66kV中性點不接地或經消弧線圈接地以及中性點經電阻接地的電力系統。并且無論是金屬性接地、還是電阻性接地均能準確的選出接地線路號,而不受出線形式(架空線和電纜線)限制。

2.3 技術指標

2.3.1 出線配置:12路、28路、36路、44路、60路;

2.3.2 遠動輸出:串行通訊方式RS232、RS422和RS485供用戶選擇;

2.3.3 接地外報警接點輸出:??擁鉊C 220V/ 0.5A ;

2.3.4 工作電源:AC 100V~250V 50Hz±1;

2.3.5 環境溫度:-10 ~+ 40℃ (特殊要求可做到 -40 ~+ 85℃ );

2.3.6 環境濕度:不大于90%RH;

2.3.7 .裝置靈敏度:零序電壓達到5V(通常設定在30V)以上、零序電流超過3mA時,即可啟動裝置準確選線。

3. 裝置的工作原理

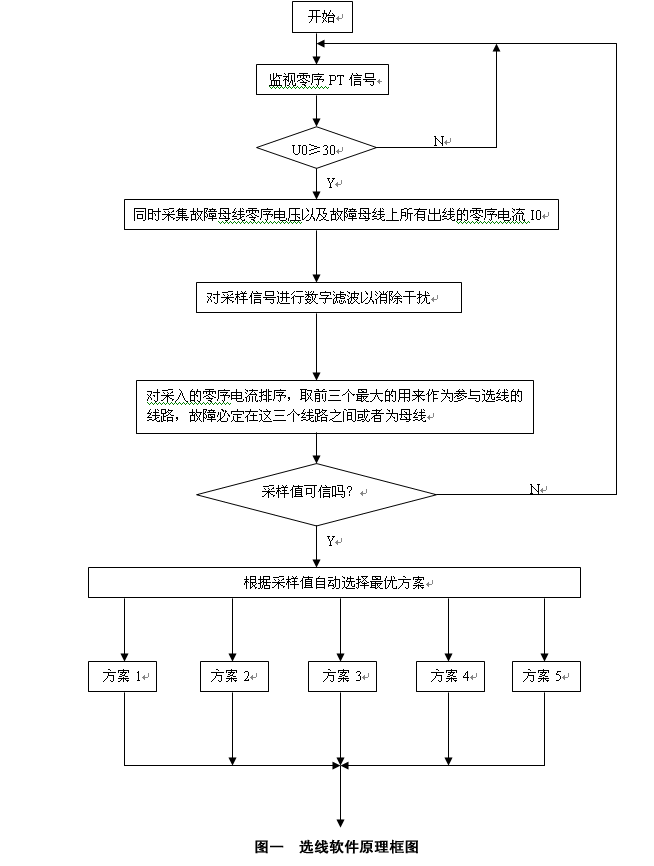

圖一 選線軟件原理框圖

4. 裝置使用說明

4.1 電源部分

電源開關在裝置后面,將開關撥向ON,電源指示燈亮,即給裝置接通了電源。

4.2 顯示部分

4.2.1 系統無故障時,顯示內容格式如下:

今天是 2005年10月10日

現在時間 20時28分30秒

系統運行正常

4.2.2 系統出現接地故障時,顯示內容格式如下:

今天是 2005年10月10日

現在時間 20時28分30秒

故障日期 2005年10月10日 (發生接地年、月、日)

接地時間 19時10分00秒 (發生接地起始時間)

接地線路 3#低壓廠用變接地(接地線路名稱)

累計時間 1時18分30秒 (接地累計時間)

4.3 按鍵部分

4.3.1 前四個按鍵都是雙功能鍵。當運行指示燈“紅燈”亮時表明上檔鍵有意義。當自檢指示燈“綠燈”亮時表明下檔鍵有意義,按“運行 \自檢”鍵可改變紅、綠燈顯示狀態;

4.3.2 “復位”鍵:當裝置顯示異常時,在紅燈狀態下可按“復位”鍵,讓裝置重新開始工作;

4.3.3 “音響解除”鍵是為解除報警音響而設置的。當系統發生單相接地時,裝置自動發出報警信號,現場人員可按“音響解除”鍵解除音響;

4.3.4 “消諧追憶”鍵:運行狀態下按下此鍵可追憶出20重系統發生鐵磁諧振的信息,顯示格式如下:

今天是 2005年10月10日

現在時間 20時28分30秒

上5次諧振 2005年09月20日

諧振時間 16時41分29秒

第3段母線發生50Hz諧振

幅值是142.3V

4.3.5 “重判”鍵的使用:對于故障初期信號波動較大、干擾嚴重的系統裝置初次選出接地線路后,再按一下“重判”鍵讓裝置重判一次。 如果兩次判斷結果一致則可確定故障線路;

4.3.6 “追憶”鍵的使用:按下“追憶”鍵后,可顯示12重接地信息。如:

今天是 2005年10月28日

現在時間 20時28分30秒

上9次接地 2005年09月20日 (發生接地年、月、日)

接地時間 16時41分29秒(發生接地起始時間)

接地線路 3#低壓廠用變接地(接地線路名稱)

累計時間 1時18分30秒 (接地累計時間)

按住“追憶”鍵不放就可將最近的12重記憶全部顯示出來。

4.3.8 “清除”鍵的使用:按“清除”鍵可將追憶表內容清除。



5.2 現場安裝

本裝置可置于屏上或平臺上,屏上開口尺寸見圖四,在距屏面大約 250mm處加一托梁即可。



5.3 零序電壓及零序電流信號的引入

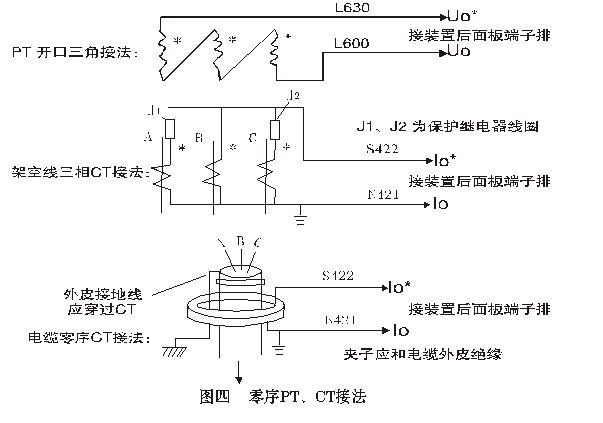

本裝置需要引入各段母線的零序電壓信號( PT 開口三角電壓)以及各條出線的零序電流信號(架空線采用三相 CT 接成過濾器形式,電纜線通常套裝零序CT)接線形式見圖四。

將現場信號引到裝置的端子排上(見圖五~圖十一),接線時引入的 PT 和CT 信號要依線路編號順序排列, CT信號按規定先引入第一段母線上的所有信號,然后再引入第二段、第三段等,順序應和提供給廠家的線路號一致。

注意:

?  信號極性不能接錯, * 端接在裝置端子的上面,非 * 端接在裝置端子的下面;

?  對于同一開關線路的并列出線,應在各條電纜上穿零序 CT,然后將CT二次側各端并聯引入裝置;

?  如果您訂貨時未告知我們出線編號和 CT變比,則出廠時按各條出線同一變比處理,故障時顯示編號和后面端子排的編號一致(自然號)。

5.4 遠動信號接線及說明

遠動信號輸出為串行通訊 RS232、RS422 和RS485 均可。通訊規約為MODBUS規約;

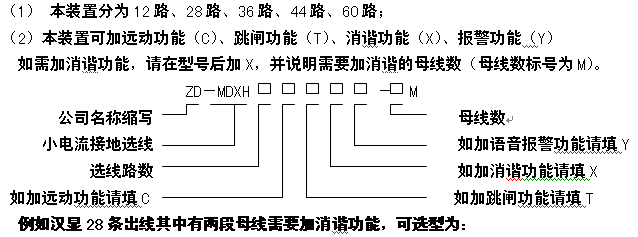

7、設計選型說明及定貨須知



ZD-MDXH28X- 2M ;又如:漢顯 36路出線需加遠動功能、加跳閘功能、加語言報警功能且有三段母線需加消諧功能應選型為ZD-MDXH36CTXY- 3M ;

( 3)如需加串行口功能時請提前說明通訊方式(如RS232)及規約;

( 4)如需加交直流失電報警時請提前說明。

( 5) 如有其他要求請提前與本公司聯系,我們將盡量滿足用戶需求。
