ZD-CRH微機消諧裝置
ZD-CRH微機消諧裝置
產品詳情

1、  裝置概述 :

本裝置利用 80C196單片機作為檢測、控制核心元件,具有以下優點:

1. 運算速度快、性能穩定、抗干擾能力強:2.備有大屏幕漢字液晶顯示;3.可加語音報警功能;4.可帶1~4段母線。本產品適用于0.38KV~66KV中性點,不接地的電力系統。當系統發生鐵磁諧振時,不但可以迅速清除鐵磁諧振,還可以對過電壓、單相接地作出指示。液晶顯示板美觀、清晰、使用方便。

2.裝置特點與主要技術指示

1.1特點:

1.無需整定和調試,開機后自動進入運行狀態,維護量??;

2.自動顯示、記錄鐵磁諧振發生時間及相關參數(諧振頻率、幅值);

3.可區分鐵磁諧振、過電壓、單相接地;

4.適用于各種電壓等級,各種諧振頻率(1/3分頻、1/2分頻、工頻、3倍頻),適用范圍廣。

2.2技術指標:

2.2.1 工作電源: AC110~250V,50~60H Z 或 DC110~250V,功耗小于15W;

2.2.2 環境溫度: -20~+ 50℃ ;

2.2.3 環境濕度:不大于 90%RH;

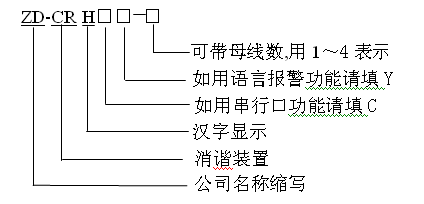

2.2.4 型號說明


2.2.5 可消除諧振頻率 :17H Z (1/3分頻) 25H Z (1/2分頻);

50H Z (工頻) 150H Z (3倍頻);

2.2.6 診斷準確 ,消諧迅速,正確動作率達100%;

2.2.7 可存儲 20重故障信息供追憶和顯示;

2.2.8 遠動輸出 :分并行和串行通迅(RS232、RS422、RS485)方式;

2.2.9 外報報警 :以接點閉合方式輸出或輸出語言報警。

3.裝置的工作原理

本裝置采用 80C196 單片微機作為核心元件 , 對 PT 開口三角電壓 ( 即零序電壓 ) 進行循環檢測。正常工作情況下,該電壓小于 30V ,裝置內的大功率消諧元件(可控硅)處于阻斷狀態,對系統無任何影響。當 PT 開口三角電壓大于 30V 時,說明系統出現故障。裝置開始對開口三角電壓進行數據采集。通過數據測量、濾波、放大等數字信號處理技術,然后對數據進行分析、計算、判斷出當前的故障狀態。如果出現某種頻率的鐵磁諧振, CPU 立即啟動消諧電路(使可控硅導通),

讓鐵磁諧振在強大的阻尼下迅速消失。鐵磁諧振消除膈, CPU 作相應記錄、存貯,并自動報警、顯示有關諧振信息(包括發生時間、頻率、幅值等)。如果是過電壓或單相接地, CPU 作出診斷膈,裝置分別給出顯示和報警,并自動記錄、存貯有關故障信息。最后, CPU 返回初始狀態,并繼續檢測開口三角電壓。

4 .裝置軟件構成


單相接地

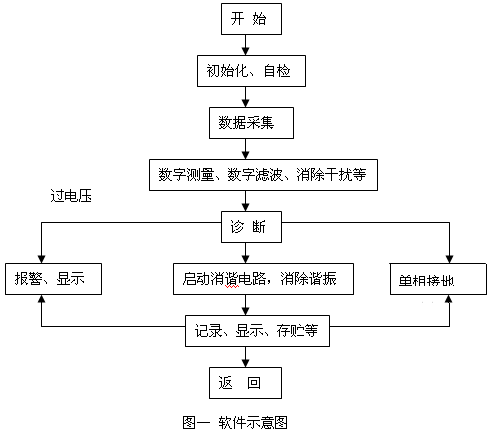

本裝置采用 80C 196 匯編語言編制軟件,軟件主要由監控程序、浮點運算庫、診斷、消諧、記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、誚諧、時鐘、鍵盤命令以及顯示等任務。簡單框圖如圖一所示:


圖一 軟件示意圖

5 .裝置硬件構成

5.1 電源部分:本裝置采用高頻開關電源,具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸出電壓為 DC ± 5V 、 ± 12V。

5.2主機部分:

5.2.1 本裝置的指揮控制中心 CPU采用最新16位單片機 80C 196,具有運算速度快、控制能力強,運行安全可靠等特點,且內部設有監視定時器,可隨時解脫軟件故障造成的死機現象,為長期安全可靠運行提供了保證;

5.2.2 程序存貯器 EPROM ,用于存貯指令 ;

5.2.3 數據存貯器 RAM ,用于存放數據計算結果、追憶內容等;

5.2.4 數據采集部分:其功能是將模擬量轉換為數字量以備計算機處理 ;

5.2.5 顯示部分:在系統正常情況下作時鐘用 , 當系統發生故障時 , 可顯示有關故障信息 ;

5.2.6 消諧控制 : 控制消諧電路、啟動大功率消諧元件,用來快速消除各種頻率的鐵磁諧振。

6 .裝置安裝和使用說明

6.1 安裝說明:

本裝置安裝在 PK 屏上或端子箱中 , 根據用戶選用情況每臺裝置可接入 1 ~ 4 段母線。裝置后端子接線示意圖如下 :


1

2

3


4

5

6

7

8

9


10

11

12

1PT*

1PT

2PT*

2PT


3PT*

3PT

4PT*

4PT

外報警

外報警

電源輸入

電源輸入


13

14

15


16

17

18

19

20

21


22

23

24

TXD

RXD

GND

TXD+

RXD+

TXD-

RXD-

1PT報警

2PT

報警

3PT 報警

4PT 報警

公共端

RS232 通訊 RS422/485 通訊

圖二 端子排線示意圖

6.1.1 “ 1PT * ”和“ 1PT ”分別接第一段母線開口三角電壓的同名端和


非同名端,“ 2PT* ”和“ 2PT ”分別接第二段母線開口三角電壓的同

名端和非同名端,依此類推;

6.1.2 “電源輸入”端子即可接交流電源,也可不分極性接直流電源。其電壓范圍均為: 110 ~ 250V ;

6.1.3 “外報警”端子接外報警信號,該端子無故障時為一對??擁?。故障發生時閉合,至故障消失后延時約 1 分鐘。其接點容量為 DC220

0.5A ,如用戶需要也可改為語音報警輸出,但要在定貨前提出。

6.1.4 遠動口輸出:

(1) 串行口 RS422/485 為雙功能口,當采用 RS485 時只需將 RXD+ 和

RXD- 連接即可 ;

(2) 開關量輸出 : 發生鐵磁諧振時 1 ~ 4PT 對應 1 ~ 4 段母線 , 以接點閉合方式輸出報警信號 , 其容量為 DC24V/ 5A . 內部接線如下 :


圖三 遠動并行輸出示意圖

6.2 使用說明

6.2.1 電源部分:電源正常時指示燈亮。否則,應檢查是否給電或保

險燒壞。

6.2.2 顯示部分 :

(1) 裝置上電后即進入運行狀態,顯示年、月、日、星期和時、

分、秒;

(2) 當系統出現單相接地故障(如第一段母線或其所屬線路在 2000 年 3 月 6 日 07 時 30 分 25 秒發生單相接地故障,故障時開口三角電壓為 60V ,當前持續時間為 1 小時 5 分 06 秒)時,液晶屏顯示如下內容:

《 I 母線 2000/03/06 日 07:30:25 接地,電壓約 60V ,持續時間 1:05:06 》。顯示時間一直持續到故障消失;

(3) 當系統出現諧振故障(如第一段母線在 2000 年 4 月 5 日 9 時 40 分 05 秒發生 25H Z 諧振,開口三角電壓為 70V )時液晶屏顯示如下內容:

《 I 母線 2000/04/05 日 09:40:05 發生 25H Z 諧振,振幅約 70V 》。顯示時間一直持續到故障消失 1 分鐘。


6.2.3 按鍵部分

( 1 )“復位”鍵:當裝置工作出現異常時,請用“復位”鍵使裝置重新開始工作:

( 2 )“追憶”鍵:當系統出現諧振故障以后,屏幕將出現如下提示:《請按“追憶”鍵查看故障信息》,此時按“追憶”鍵可查看最新故

障信息,繼續按時共可看到 20 次的諧振故障信息。顯示形式與發生

諧振時相同;

( 3 )“校時”鍵:需要調整年、月、日、星期和時鐘時,可按“校時”鍵,當需要調整的數據閃動時,再按“加一”鍵或“減一”鍵即可。

調好后請繼續按“校時”鍵使所有數據不再閃動為止,這樣便完成了一次校時過程。

7 .設計說明及訂貨須知

7.1 機箱在屏上開孔尺寸 :

所有型號均為 205 × 180 (寬×高),機箱深度均為 250mm 。

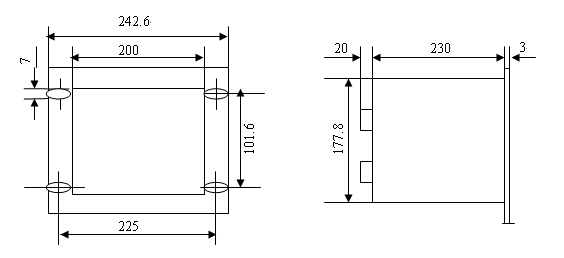

7.2 機箱外型尺寸如下:

圖四 機箱尺寸示意圖


7.3 訂貨注意事項

用戶在訂本產品時如需串行口功能或語言報警功能,請務必注明,否則按無上述功能配置。同時 ( 參照 2.2.4 ) 一定要注明所帶母線數。
