ZD-CW-800電氣接點在線測溫裝置
ZD-CW-800電氣接點在線測溫裝置
產品詳情

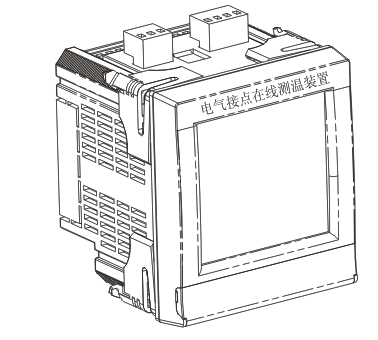

電氣接點在線測溫裝置

 ZD-CW-800


一、技術指標

1、工作電源:AC/DC220V±10%

2、測溫范圍:0℃-120℃

3、測量精度:±2℃

4、RS485通訊(可?。?/span>

5、預防、事故報警輸出觸點容量為:220VAC/3A

6、工作條件:

溫度:-10-55℃;濕度:20-95%RH,(無凝露)

7、外形尺寸:96(長)*96(寬)*103(深)(mm);開孔尺寸:91*91(mm)




二、操作說明

1、運行顯示

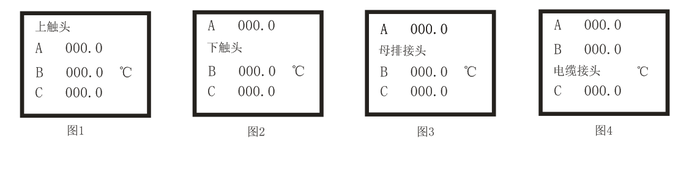

裝置上電進入運行顯示,直接顯示各測點的溫度值,右側顯示單位℃,如圖1。交替顯示上觸頭、下觸頭、母排接頭、電纜接頭各點的溫度值。如果3點測溫,顯示上觸頭溫度;如果6點測溫,顯示上觸頭溫度、下觸頭溫度;如果9點測溫,顯示上觸頭溫度、下觸頭溫度、母排接頭溫度;如果12點測溫,顯示上觸頭溫度、下觸頭溫度、母排接頭溫度、電纜接頭溫度。依次循環顯示。






  2、參數設定

在運行方式下按最左側“設置”鍵,顯示如圖11所示,進入參數設置界面,左側顯示的數字代表設置序號。

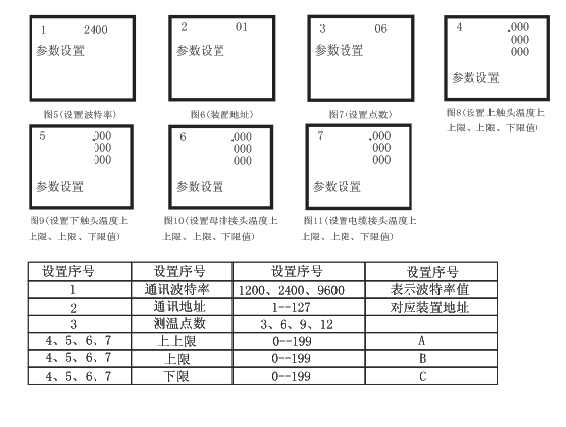

運行方式按“設置”鍵波特率設置(如圖5) 按“設置”鍵通訊地址(如圖6) 按“設置”鍵測溫點數(如圖7) 按“設置”鍵設置溫度上上限、上限、下限(如圖8、9、10、11)(如果3點,僅有上觸頭設置;如果6點,有上觸頭、下觸頭設置;如果9點,有上觸頭、下觸頭、母排接頭設置;如果12點,有上觸頭、下觸頭設置、母排接頭設置、電纜接頭設置。)從上往下依次是上上限、上限、下限。按“下鍵”選擇要修改數字,同時小數點移動位置,小數點后方的數字為要修改的數字,按“上鍵”修改數據。設置完成后按“顯示”鍵保存設置,并回到運行顯示界面。


參數A說明:當溫度高于上上限時,事故報警。

參數B說明:當溫度高于上限時,預防報警。

參數C說明:當溫度低于下限時,取消報警。

三、報警功能

*右邊各圖中第一行表示A;第二行表示B;第三行表示C;請豎向查看)

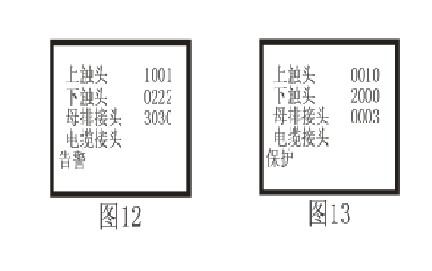

1、當任一溫度超過上限時,顯示超出的點,如圖12,同時預防報警輸出。當全部低于下限時,預防報警輸出停止。圖12表示:上觸頭AC、下觸頭B、母排接頭BC、電纜接頭AB預防報警。

2、當任一溫度超過上上限時,顯示超出的點,如圖13,同時事故報警輸出。當全部低于下限時,事故報警輸出停止。圖13表示:上觸頭B、母排接頭A、電纜接頭C事故報警。任一點不會同時處在預防報警和事故報警中,兩界面可以自動切換,按任意鍵取消報警界面,回到正常界面顯示,但預防報警和事故報警輸出保留。




四、報警記錄顯示

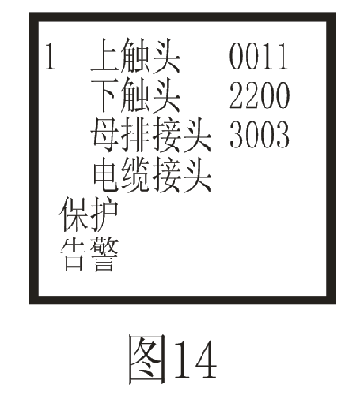

  同時按下“設置鍵”和“顯示鍵”,進入報警記錄顯示功能,顯示包括預防報警和事故報警,如圖14。圖14表示報警記錄1超過上限或者上上限的有:上觸頭BC、下觸頭B、母排接頭A、電纜接頭AC。

  按“下鍵”切換界面,顯示報警記錄2-8。8組報警記錄掉電可以保存,按“顯示”鍵退8組報警記錄掉電可以保存,按“顯示”鍵退運行顯示界面下,同時按下“上健”和“下鍵”,可以對8組報警記錄進行清空。

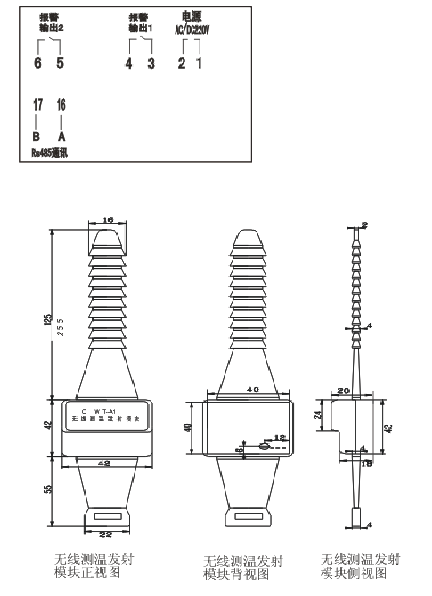

五、接線方式
