一、概述

  ZDB 過壓?;て鰨ㄒ韻錄虺?ZDB) 是我公司研制開發的一種結構獨特的過壓?;て?,廣泛適用于 35KV 及以下電力系統中。對電力系統中變壓器、電動機、并聯補償電容器、母線、真空開關及其它電器設備免受大氣過電壓、操作過電壓特別是相間過電壓的理想?;ぷ爸?。

  ZDB 的設計新穎獨特、技術性能合理可靠、參數選取科學,特別是采用本公司的專利技術單間隙十字結構的優點,極大地提高了產品的?;ば閱芎涂垢扇?、抗電蝕、耐老化等特性,尤其將帶串聯間隙的三相過壓?;て鞣諾緙湎兜氖空嬲檔?1 ,從而消除分布電容和雜散電容對放電數值的影響,真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。同時本產品采用硅橡膠做外殼材料,一次模壓而成,氧化鋅閥片直接與外殼材料熱壓鑄在一起,閥片周圍不存在空腔,從根本上解決了氧化鋅避雷器的密封受潮和防爆問題。


二、用途及其特點

  ZDB 廣泛用于電力、冶金、化工、煤炭、輕工、建筑、電氣化鐵道等行業,主要?;?35KV 及以下電力系統中變壓器、并聯補償電容器、電動機、開關、母線等電氣設備免受大氣過電壓和操作過電壓,特別是相間操作過電壓的危害。

  ZDB 過壓?;て魘欽攵韻中懈髦止貢;て髟謔導試誦兄寫嬖詰娜醯?,特別是兩個間隙串聯放電存在的問題而設計的一種新型過電壓?;て?。該?;て饔傷母齔?A 氧化鋅組件( MOR )與一特殊單間隙體( DC )構成,這種獨特的設計思路和結構,完全摒棄了在氧化鋅組件腔體內串聯放電間隙所存在的不可避免的諸多缺點。其各性能指標全部符合 ZBK49005-90( 交流有串聯間隙金屬氧化物避雷器》的規定,滿足 DL/T620-1997 《交流電氣裝置的過壓?;ず途蹬浜稀繁曜嫉囊?,具有國內外同類產品無可比擬的優點。

  ZDB 具有以下主要特點:

  1 、獨特的單間隙設計,使動作更加穩定可靠,提高了瞬時狀態下過電壓的能力,其達到動作后消除截波和續流的產生,間隙不再承擔滅弧任務,僅起截斷工頻電壓的作用,使其沖擊系數降到 1 成為現實。同時合理科學地選取 ZnO 各項技術參數解決了續流、載波沖擊系數等問題,綜合辨證采用“三相一地”的過電壓?;だ礪?,使相間過電壓大大降低(與普通避雷器相比下降了 60-70%) ,更加可靠地?;ち吮槐;ど璞傅木蛋踩?。

  2 、將間隙和氧化鋅閥片分開封裝,氧化鋅閥片采用硅橡膠做外殼材料直接模壓一次成形,閥片周圍不存在空腔。此結構不但從根本上解決了氧化鋅避雷器的密封受潮和防爆問題,而且完全避免了在氧化鋅組件腔體內串聯放電間隙客觀存在的諸多缺點。如:間隙放電對氧化鋅閥片的電腐蝕、熱老化等,客觀上保證了產品動作次數達到 10 次,性能大大提高,平均使用壽命超過 20 年。

  3 、采用了新穎、獨特的單間隙十字結構,使之真正實現了相間放電和相地放電均由一個間隙完成,放電間隙數量降到 1 且結構簡單,消除了分布電容和雜散電容對放電性能的影響,解決了間隙分散度大的難題。

  4 、采用特殊電瓷材料作為電極支撐體,充分保證了間隙放電對電介材料、電極接觸方式、濕度等的要求。不但有效抑制滑閃,而且保證了放電的穩定性,同時沖擊系數為 1 ,在各種電壓波形下的放電電壓值均相等。

  5 、本產品選用阻燃、耐老化的硅橡膠做外殼材料,從內部引出四根硅橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形,故其電氣絕緣性能好、介電強度高、抗電蝕、耐老化,而且體積小、安裝方便,無需考慮相間距離和爬電距離,可根據現場情況靈活安裝。

三、結構原理圖

  ZDB 過壓?;て髟磽技?1 ,


圖中 MOR 為氧化鋅閥片, DC 為單間隙體。由于本產品采用硅橡膠復合外套整體模壓一次成形,引出線采用硅橡膠高壓電纜,故安裝時,無需考慮相間距離和對地距離,只需將標有 單元的電纜接地外,其余三個分別任意接 A,B,C 三相即可。

  本產品可以裝在各種不同型號的開關柜內。
  具體安裝尺寸見圖 2 、圖 3 、圖 4, ZDB 過壓?;て鞒母魷弒橇宋愕繼逋?,其余部分被絕緣體封閉,用戶在安裝時無需考慮它的相間距離。該產品可直接安裝在開關柜的底盤或互感器室內,訂貨時可按要求提供電纜長度。

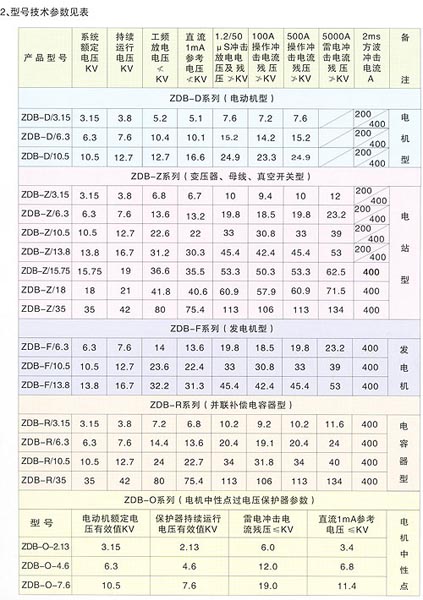

四、產品型號及技術參數

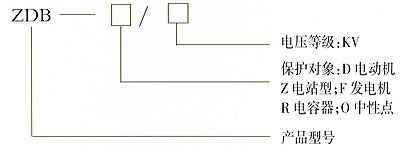

  1 、本產品型號編制按 JB/P8459-1996(( 避雷器產品型號編制方法》的標準要求編制,具體如下:
  本產品為全密封,采用硅橡膠高壓電纜和氧化鋅整體硫化一次成形,電纜長度為 500mm ,接線鼻孔徑為 10 ,另用戶如有特殊要求,請在訂貨時注明。


五、適用條件及訂貨須知

 1 、適用條件:

  1.1 、適用于戶內外;

  1.2 、環境溫度一 40 ℃一+ +409C;

  1.3 、海拔高度不超過 3000 米,高原型可達4000米。

  1.4 、風速不超過 35 米/秒;

  1.5 、電源頻率不小于 48HZ ,不大于 62HZ;

  1.6 、長期施加在?;て魃系墓て檔繆共懷涑中誦械繆?/p>


六、預防檢測

2 、訂貨須知;訂貨時請寫明以下內容:

  2.1 產品名稱及型號;如有特殊要求,請寫明技術參數和具體要求。

  2.2 訂貨數量和供貨時間,如對電纜長度、接線鼻孔徑有特殊要求的請注明。為防止有意外因素對產品的損傷,在投運本產品之前,用戶應進行預防性試驗及每四年一次的周期性檢測。

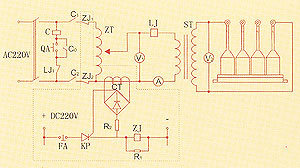

  檢測內容主要為工頻放電試驗,具體如下:

  試驗應在 ZDB 的“相-相”間及“相-地”間進行,測量次數為三次,每二次試驗的時間間隔不小于 10S ,放電后在 0.2S 內切斷工頻電源。

  試驗時間可在試驗變壓器原邊上串接一只 10A 及以上的電流表,觀察電流表,當電流發生突變時,表明試品已放電,此刻的電壓值應為工頻放電電壓值。若現場有條件、可通過高壓側直接讀取脈沖放電電壓值。



  注意事項:

  1. 毫安表應選用 20mA 檔。工頻電源變壓器短路電流不低于 0.5A( 有效值)。

  2.為?;け徊饈緣?ZDB 和投人毫安表, RS 值應選用 30K d2 /100 W 的限流電阻。

  3.為防止放電電流過大,而損壞毫安表指針,可選用虛線內?;ぴ?。
    選用方法:n=0.10A × r (毫安表內阻 )/0.7 , n 為單向二極管的數量。

  4 .對 ZDB 電壓等級為 IOKV 及以下的,試驗時應將其放在鐵板上進行,鐵板必須可靠接地;電壓等級為 IOKV 從上的,試驗時用絕緣子(絕緣子為隨箱裝入的附件)將 ZDB 支起并放在鐵板上,鐵板可靠接地后方可進行。鐵板面應略大于 ZDB 底座的底面。

  5.試驗時,應均勻升壓,從開始升壓至 ZDB 放電,時間控制在 3.5-7S 為宜。 ZDB 動作后應在 0.2S 內切斷電緣。

  6.測量次數不少于 3 次,每兩次時間間隔應不小于 loS ,工放值取其平均值。工放值在出廠參數的 90%-120% 范圍內為合格,否則可能因 ZDB 已漏氣受潮、運輸過程異常震動、雙方測試儀器和方法不同等原因造成,應不得投人運行,請通知本公司處理。

  7 .試驗時,只有間隙放電,其它任何部分不得發生閃絡。

  8 在對安裝有本?;て韉目毓褡髂脫故笛槭?,必須將?;て韉乃鬧喚酉叨送啡坎鴣蠓嬌山惺笛?。
